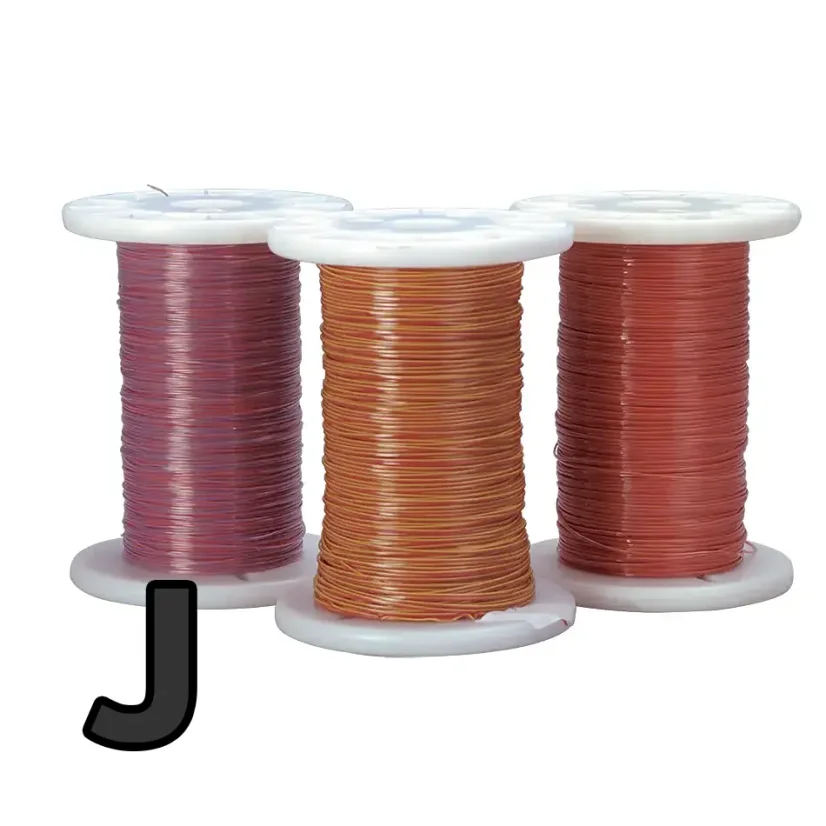

Termočlánkový drát typu J s dvojitou izolací (AWG 40/36/30)
Vysoce kvalitní termočlánkový drát typu J. Průměry 0,080 mm / 0,127 mm / 0,255 mm (AWG 40, 36 a 30). Možnost výběru izolace, průměru a délky. K dispozici v toleranci třídy 1 nebo třídy 2. Více
Model# (PN): FINEWIRE_DUPINSUL_J Dodací podmínky
Vysoce kvalitní termočlánkový drát typu J.
Barevný kód ANSI:
(+) kladný vodič - bílý; (-) negativní vodič - červený; Vnější izolace - hnědá
Barevný kód IEC:
(+) kladný vodič - černý; (-) negativní vodič - bílý; Vnější izolace - černá
Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Typ termočlánku | J |
---|
Jak se měří teplota? Výběr vhodného snímače
Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.
Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...
Co je termočlánkový drát a jak funguje?
Termočlánkový drát se využívá pro výrobu termoelektrických snímačů teploty, neboli termočlánků, které se nejčastěji využívají při měření teploty v průmyslových provozech. Termočlánek je snímač pro měření teploty, který se skládá ze dvou odlišných kovů, které jsou spojeny na snímacím konci.
Různé typy termočlánků (např. termočlánkový snímač typu J, typu K a další) používají různé směsi kovů v jednotlivých větvích. Signál z termočlánku má velmi nízkou úroveň, například u typu K kolem 41µV na °C, což klade vysoké nároky na vedení signálu. Zároveň termočlánky vyžadují...
