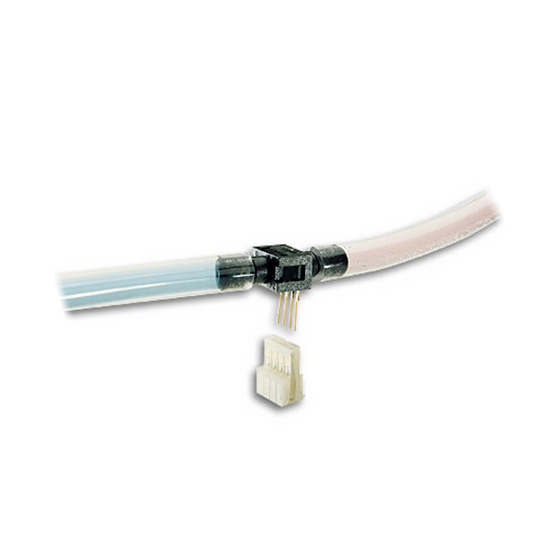

Miniaturní snímač tlaku pro kapalná média
Voda a mnoho dalších kapalin může být aplikováno na obě strany snímače. Jsou k dispozici modely pro relativní a diferenciální tlak. Miniaturní design pro montáž na desku plošných spojů. Více
Model# (PN): PX26 Dodací podmínky
Tlakové snímače série OMEGA PX26 jsou vybaveny nejmodernější křemíkovou technologií, která umožňuje oběma stranám membrány pracovat s kapalinami. Unikátní vodivé těsnění mezi křemíkovou membránou a plastovým pouzdrem umožňuje využití v aplikacích s kapalinami a má nižší výrobní náklady než typické křemíkové snímače. Nová konstrukce snímače má větší membránu než tradiční křemíkové snímače a díky tomu má snímač zvýšenou dlouhodobou stabilitu.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
SPECIFIKACE:
Excitation:10 Vdc, 16 Vdc max @ 2 mA
Output (@ 10 Vdc):1 psi = 16.7 mV, 5 psi = 50 mv; >5 psi = 100 mV; 250 psi = 150 mV
Linearity:±0.25% FS BFSL Typical
(±1% maximum) P2>P1
Hysteresis and Repeatability:0.2% FS
Zero Balance:±1.5 mV
Span Tolerance:±3.0 mV
1 Year Stability:0.5% FS
Operating Temperature:-40 to 85°C (-40 to 185°F)
Compensated Temperature:0 to 50°C (32 to 122°F)
Thermal Effects:
Zero: 1 mV Span: 1% Rdg
Proof Pressure:20 psi for ≤5 psi;
45 psi for 15 psi ; 60 psi for 30 psi
200 psi for 100 psi range
Input Resistance:7.5kΩ
Output Resistance:2.5kΩ
Response Time:1 ms
Gage Type:Silicon sensor
Wetted Parts:Polyethimide, silicon, fluorosilicone
Mating Connector:CX136-4, ($2.50), not included
Weight:2 g (0.07 oz)
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení"
Převodníky a snímače tlaku
Tlakový snímač, neboli snímač tlaku je zařízení, které převádí tlak na analogový elektrický signál. Existují různé typy snímačů tlaku, ale jedním z nejběžnějších typů je snímač tlaku s tenzometrickým můstkem.
Převod tlaku na elektrický signál nastává při fyzikální deformaci měřicích tenzometrů, které jsou implementovány do membrány snímače tlaku a zapojeny do konfigurace Wheastonova můstku. Tlak připojený na snímač vytváří průhyb membrány, která přenáší pnutí na měřicí tenzometry. Toto pnutí, tedy mechanické napětí, způsobí změnu elektrického odporu tenzometrů úměrnou připojenému tlaku...
